该装置采用本公司专利产品新款陶瓷膜脱气方式，采样先进的光声模块，具有测量精度高，能准确识别并排除故障，在线连续自动测量9种样品气体，连续工作稳定性好、 灵敏度高、响应快、系统结构简单、免维护、无载气、无需校准；YWDGA-100在线监测系统 可灵活安装和配置，适合大规模扩展。 YWDGA-100采用最先进的光谱气体检测技术，可为变压器、电抗器等充油电气设备提供 9种气体+微水检测，有效、快速分析油中溶解气体；是判断油浸电力变压器早期潜伏性故障 最方便、有效的措施之一。目前已广泛应用于电力行业各类充油电气设备绝缘油中溶解气体 分析和诊断，如：油浸式电力变压器、电抗器、互感器、有载调压分接开关、断路器、充油 套管的日常状态评估。为在线监测系统提供了全新的测量技术和手段；不消耗被测样品、不 需要消耗载气、不需要标准样气、各部件使用寿命长；精确的光谱探测器和科学的计算方式 是在线监测的关键技术，也已被越来越多的国外专业人士认可和接受。

系统组成与工作原理

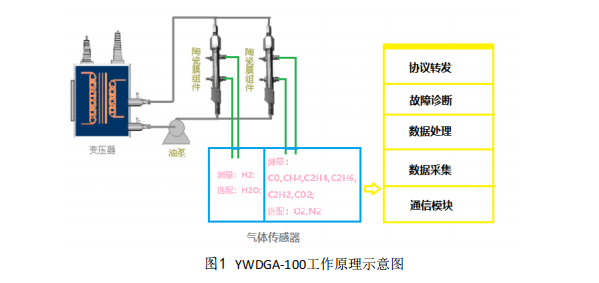

YWDGA-100光谱法油中溶解气体及微水在线监测系统原理如下图所示。装置主要包含脱 气单元、光声光谱检测单元、数据处理单元组成。

本系统采用双陶瓷膜脱气方式，将平衡后的样品气体通过光检测器以及其它类型检测器 测量，将数据处理后转发为IEC61850或标准MODBUS。

技术指标

(1) 功能指标

检测周期：最短 1 小时，最长检测周期任意设定。 数据存储：≥10 年。 脱气方式：新型陶瓷膜脱气，经过 20 年市场验证，平衡时间短。 报警设定：各气体浓度超限报警。 输出结果：氢气（H2）、一氧化碳（CO）、二氧化碳（CO2）、甲烷（CH4）、乙烷（C2H6）、 乙烯（C2H4）、乙炔（C2H2）、选配氧气（O2）、氮气（N2）和油中微水（H2O)。

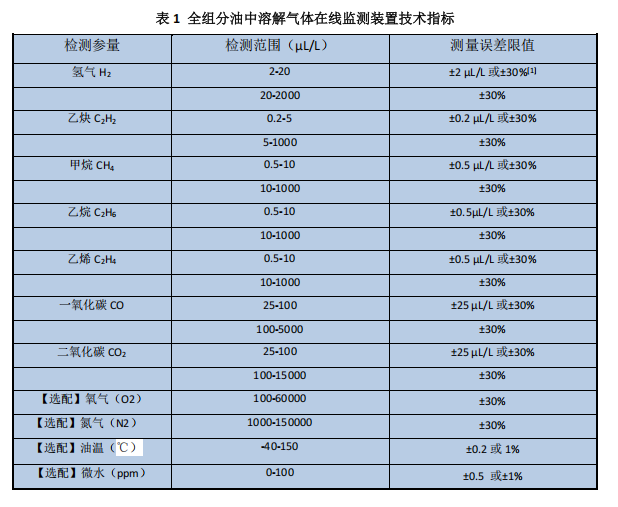

(2) 检测性能要求

(3) 产品特征

◎ 复合陶瓷膜负压脱气，光路无污染，连续实时在线检测；

◎ 新型高灵敏度痕量气体光谱探测技术；

◎ 一次性完成 9 种特征气体和微水的检测；

◎ 无需载气、无需标气；

◎ 免维护、检测范围宽、部件使用寿命长；

◎ 通讯协议：串口与网口 MODBUS、IEC61850

(4) 技术优势

（1）新型陶瓷膜脱气，连续实时监测 采用无定形高透气性氟树脂-陶瓷膜复合脱气组件，首次时间稍长，平衡后可以在 1 小时内 实现渗透平衡，相对顶空脱气而言，不仅避免了光学窗口污染而且可实现连续实时监测。

（2）弹簧减震技术，克服现场环境振动噪声干扰，使设备不受低频振动影响，可靠性与稳 定性好。

（3）增强型光谱技术，流动态检测 采用双级吸收增强型光谱技术，使得设备不仅具有很高灵敏度，且可靠性和稳定性良好，这 些优点使得本系统可以实现普通光谱很难达到的气体测量精度。

安装说明

必须按以下步骤正确地将YWDGA-100 变压器油中溶解气体在线监测装置安装在变压器 旁边：

（1） 将YWDGA-100就地柜牢固地安装在水泥基础上。

（2）电源、通讯部分电缆的铺设。

（3）将变压器进出口油阀与YWDGA-100变压器油中气体检测装置的进油口、回油口通过不 锈钢管连接。

（4）将油路中的空气和装置中残油排尽。

（5）将金属保护软管套在变压器出油管上。

安装时必须配备如下工具：

(1) 割管器 (2) 管钳、扳手 (3) 电工刀 (4) 一字型和十字型螺丝刀若干 (5) 安装零件

注意事项

➢ 使用当地公用电网规定的标准电压和频率，功率满足系统要求。

➢ 系统要有正确可靠的接地，不可悬空或旁接。

➢ 严格按照使用说明书操作，不可擅自更改装置原有的设计。

➢ 装置需要拆卸保养时要有专业人员进行。

在遇到下列情况时，切断电源，请及时与我公司售后服务部门联系

➢ 液体侵入到装置内部时。

➢ 通电后装置不能正常工作，装置不能上电。

➢ 系统报警状态稳定存在，并提示系统异常报警。
